راهنمای جامع جدول استاندارد رنگ بندی کابل و سیم ترموکوپل

راهنمای جامع جدول استاندارد رنگ بندی کابل و سیم ترموکوپل و استانداردهای جهانی

تشخیص صحیح رنگی ترموکوپل (Thermocouple Color ) حیاتی ترین مهارت برای هر تکنسین ابزار دقیق است. یک اشتباه کوچک در شناسایی قطب مثبت و منفی، باعث معکوس شدن عملکرد سیستم کنترل دما و بروز خسارات سنگین در خطوط تولید میشود. در این مقاله تخصصی از ساتک 98، تمام استانداردهای رنگ بندی سیم ترموکوپل را بررسی کرده و ترفندهایی را به شما می آموزیم که حتی با سیم های بدون رنگ نیز نوع ترموکوپل را تشخیص دهید.

V = α · (T_hot – T_cold)

تفاوت استانداردهای رنگ بندی کابل ترموکوپل در بازار ایران

تنوع استانداردهای موجود در بازار ایران باعث شده است تا تکنسین ها هنگام کابل کشی با چالش های جدی روبرو شوند. در بازار ایران به دلیل واردات از کشورهای مختلف، دو استاندارد اصلی وجود دارد که متخصصان ساتک 98 همواره بر تفکیک دقیق آن ها تاکید می کنند. برای مثال، هنگام بررسی لیست انواع ترموکوپل متوجه می شوید که هر کدام بازه دمایی خاصی دارند که با رنگ روکش سیم متمایز می شوند.

1. استاندارد آمریکایی (ANSI): ویژگی بارز این استاندارد این است که سیم منفی همیشه قرمز است.
2. استاندارد بین المللی (IEC): در این استاندارد که در اکثر کشورهای اروپایی رایج است، سیم منفی همیشه سفید است.

نکته طلایی: اگر قصد تهیه و خرید ترموکوپل را دارید، توجه کنید که روکش سبز معمولا نماد تیپ K در استاندارد اروپا و روکش زرد نماد همان تیپ در استاندارد آمریکا است.

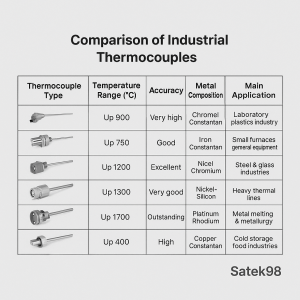

جدول کامل استاندارد رنگ بندی کابل و سیم ترموکوپل (ANSI vs IEC)

استفاده از جدول مرجع به شما کمک میکند تا بدون نیاز به تجهیزات اضافی، در کمترین زمان ممکن تیپ ترموکوپل و قطبیت آن را شناسایی کنید. این جدول مرجع نهایی شما برای شناسایی سریع تیپ های مختلف بر اساس رنگ سیم است. این لیست مطابق با پرفروش ترین ترموکوپل های موجود در ساتک 98 تنظیم شده است.

در بسیاری از پروژه های صنعتی، مهندسان برای انتخاب دقیق تر بین ترموکوپل های پرکاربرد، موضوع تفاوت بین ترموکوپل تایپ K و ترموکوپل تایپ J را به دقت بررسی می کنند تا بر اساس رنگ بندی و آلیاژ، ترموکوپل اشتباهی نصب نکنند.

3 روش هوشمند برای تشخیص نوع ترموکوپل بدون کد رنگی

در مواردی که کابل ها در معرض حرارت بالا بوده یا فرسوده شده اند، رنگ ها ممکن است کاملا از بین بروند. در این شرایط، دانستن نحوه تست ترموکوپل صنعتی با مولتی متر دیجیتال به شما کمک می کند تا با اندازه گیری میلی ولت، قطب مثبت را از منفی تشخیص دهید. تیم فنی ساتک 98 علاوه بر آن، روش های زیر را پیشنهاد می دهد:

1. تست اثر مغناطیسی (Magnetic Test)

استفاده از یک آهنربای ساده می تواند سریع ترین راه برای شناسایی آلیاژهای به کار رفته در سیم باشد. اگر بین تیپ J و K مردد هستید، از آهنربا استفاده کنید. در تیپ J شاخه مثبت (آهن) به شدت جذب می شود. در تیپ K شاخه منفی ممکن است کمی خاصیت مغناطیسی داشته باشد اما شاخه مثبت اصلا جذب نمی شود.

2. بررسی علل خطا و خرابی

بسیاری از مشکلاتی که در سیستم های حرارتی رخ میدهد، ناشی از اشتباهات ساده در هنگام اتصال کابل ها است. گاهی اوقات جابه جایی کابل ها به دلیل شباهت رنگی، منجر به بروز خرابی ترموکوپل صنعتی می شود. در چنین شرایطی با بررسی مسیر کابل کشی و اطمینان از صحت پلاریته، می توان به سرعت مشکل را رفع کرد.

3. بررسی ظاهر آلیاژ

مشاهده مستقیم رنگ فلز در زیر روکش عایق، یکی دیگر از روش های اطمینان بخش برای تشخیص تیپ ترموکوپل است. با کنار زدن روکش، به رنگ فلز دقت کنید. سیم مس براق متعلق به تیپ T است. اما سیمی که نقره ای تیره است و احتمال زنگ زدگی دارد، قطب مثبت تیپ J است.

راهنمای خرید و استعلام قیمت ترموکوپل از ساتک 98

خرید از یک منبع معتبر باعث میشود تا خیالتان از بابت انطباق رنگ بندی کابل با استانداردهای جهانی راحت باشد. هنگام بررسی قیمت ترموکوپل در وب سایت ها، باید بدانید که قیمت فقط تابع تیپ ترموکوپل نیست. عوامل زیر در ساتک 98 به دقت بررسی می شوند:

• نوع عایق کابل: شیلددار، سیلیکونی، تفلون یا ابریشمی.
• کلاس دقت: کلاس 1 (تلورانس پایین) یا کلاس 2 (معمولی).

ما در ساتک 98 با حذف واسطه ها، تضمین می کنیم که آلیاژ اصلی و استاندارد را دریافت کنید.

سوالات متداول کاربران رنگ بندی کابل و سیم ترموکوپل

پاسخ به سوالات رایج کاربران می تواند بسیاری از ابهامات شما را در هنگام نصب و عیب یابی برطرف کند. در اینجا به برخی از پرتکرارترین موارد اشاره می کنیم:

چرا آگاهی از رنگ بندی کابل و سیم ترموکوپل برای نصب اهمیت دارد؟

اگر با رنگ بندی کابل و سیم ترموکوپل آشنا نباشید، احتمال جابه جایی قطب مثبت و منفی بسیار زیاد است. این اشتباه باعث میشود با افزایش دمای محیط، نمایشگر عدد کمتری را نشان دهد که نشان دهنده خطای فاحش در نصب است.

آیا رنگ بندی کابل و سیم ترموکوپل در تمام کشورها یکسان است؟

خیر، رنگ بندی کابل و سیم ترموکوپل بر اساس استانداردهای مختلفی نظیر ANSI (آمریکا)، IEC (اروپا) و DIN (آلمان) متفاوت است. برای جلوگیری از خطا، همیشه باید استاندارد کابل را با جدول ارائه شده در سایت ساتک 98 تطبیق دهید.

بهترین راه برای تشخیص رنگ بندی کابل و سیم ترموکوپل روی کابل های قدیمی چیست؟

در کابل های فرسوده که رنگ بندی کابل و سیم ترموکوپل پاک شده اند، بهترین راه استفاده از تست میلی ولت توسط مولتی متر یا تست خاصیت مغناطیسی شاخه ها (برای تیپ های J و K) می باشد.

رنگ بندی کابل و سیم ترموکوپل تیپ K در استاندارد آمریکایی چگونه است؟

در استاندارد ANSI آمریکا، رنگ بندی کابل و سیم ترموکوپل تیپ K شامل سیم زرد برای قطب مثبت و سیم قرمز برای قطب منفی می باشد.

نتیجه گیری و مشاوره تخصصی

دقت در نصب تجهیزات ابزار دقیق ضامن پایداری خط تولید و کیفیت محصول نهایی شماست. شناخت انواع ترموکوپل و کدهای رنگی اولین قدم برای یک سیستم اتوماسیون بی نقص است. اگر پس از نصب با نوسان دما مواجه شدید، شناخت علت و راه حل سریع خرابی ترموکوپل می تواند به شما کمک کند. برای دریافت مشاوره رایگان و دانلود انواع ترموکوپل pdf، همین حالا با کارشناسان ما در ساتک 98 تماس بگیرید.
