تست ترموکوپل صنعتی با مولتی متر — راهنمای سریع

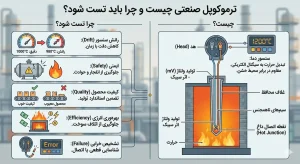

ترموکوپل صنعتی چیست و چرا باید تست شود؟
ترموکوپل یک حسگر دماست که از اتصال دو فلز غیرهمجنس ساخته می شود و با ایجاد اختلاف ولتاژ، دما را اندازه گیری میکند. انواع متداول صنعتی شامل K، J و T هستند.
چرا تست ترموکوپل مهم است؟
جلوگیری از اختلال فرایند تولید
کاهش خطاهای اندازهگیری
جلوگیری از آسیب به تجهیزات حساس
افزایش ایمنی کارکنان و سیستمها
تست منظم تنها روش اطمینان از عملکرد دقیق و پایدار ترموکوپل است.
روشهای استاندارد تست ترموکوپل
سه روش پایه برای ارزیابی سلامت ترموکوپل وجود دارد:
تست بصری (Visual Inspection)
برای بررسی:
شکستگی روکش
خوردگی یا سوختگی نوک حسگر
کابل های آسیبدیده
شل بودن اتصالات
تست با مولتیمتر دیجیتال
اندازه گیری:
مقاومت داخلی
این روش سریع، ساده و قابل انجام در محل است.
تست کالیبراسیون حرفهای
مقایسه سنسور با تجهیزات استاندارد شامل:
کالیبراتور ترموکوپل
این روش مخصوص تست های دقیق و کارخانه ای است.

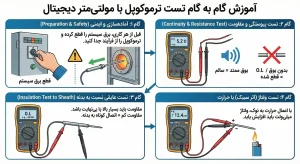

آموزش گام به گام تست ترموکوپل با مولتی متر دیجیتال
در این بخش مراحل تست ترموکوپل را به صورت ساده و عملی توضیح میدهیم تا بتوانید فقط با یک مولتی متر دیجیتال، سلامت و عملکرد صحیح ترموکوپل را در چند دقیقه بررسی کنید.
آماده سازی ابزار برای تست ترموکوپل
ابزار مورد نیاز:
مولتی متر دیجیتال با قابلیت اندازهگیری mV
پراب سالم و تمیز
دستکش عایق
جدول استاندارد ولتاژ ترموکوپل
نکته عملی: قبل از تست، ترموکوپل حداقل ۵ دقیقه در دمای محیط قرار بگیرد.
تنظیم مولتی متر
مولتی متر را روی یکی از این حالت ها قرار دهید:
Ω (مقاومت) برای تشخیص قطع شدگی یا اتصال کوتاه
mV (میلیولت) برای مقایسه با جدول استاندارد
✔ اگر ترموکوپل در دمای اتاق باشد، باید مقدار ولتاژ بسیار کم نزدیک به صفر تولید کند.
اتصال ترموکوپل به مولتی متر
سیم مثبت (معمولا زرد یا سفید بسته به نوع) به پراب قرمز
سیم منفی به پراب مشکی
اتصال فلزی باید تمیز باشد تا مقاومت اضافی ایجاد نکند.
⚠ اشتباه رایج: جابجایی قطبیت: باعث نمایش مقدار اشتباه یا منفی میشود.
خواندن مقدار و مقایسه با جدول استاندارد
مقدار مقاومت و ولتاژ را یادداشت کنید سپس با جدول استاندارد مقایسه کنید:
جدول ولتاژ و مقاومت تقریبی ترموکوپلها (استاندارد IEC / ASTM)
در این بخش جدولی قرار میگیرد که ولتاژ و مقاومت تقریبی انواع ترموکوپل را طبق استانداردهای IEC و ASTM نشان میدهد و به شما کمک میکند مقادیر اندازهگیری شده را سریع تفسیر کنید.
نکات تخصصی مهم:
مقدار ولتاژ باید نرم و ثابت باشد. نوسان شدید → احتمال قطعی داخلی.
اختلاف بیش از ±۱۰٪ از مقدار استاندارد → نیاز به بررسی یا تعویض.
مقاومت بسیار بالا → نشاندهنده قطعشدگی.
مقاومت بسیار کم → اتصال کوتاه.
تحلیل نتیجه و تشخیص خرابی
در این بخش یاد میگیرید چگونه مقادیر به دست آمده از مولتی متر را تفسیر کنید و بر اساس ولتاژ، مقاومت و پیوستگی، سلامت یا خرابی ترموکوپل را با دقت تشخیص دهید.
علائم خرابی:
- ولتاژ صفر یا بسیار پایین
- تغییرات ناگهانی و ناپایدار
- مقاومت بسیار زیاد
- تفاوت زیاد نسبت به جدول استاندارد
اقدامات اصلاحی:
- بررسی اتصال ها
- تست مجدد در دمای متفاوت
- در صورت ادامه مشکل → تعویض سریع توصیه میشود
در یک خط تولید فولاد، ترموکوپل نوع K دمای ۷۰۰°C را به صورت نوسانی نشان میداد. تست با مولتی متر مقدار ۶ میلی ولت را نشان میداد در حالی که طبق استاندارد باید حدود ۲۹ میلی ولت میبود.
علت: خوردگی نوک سنسور در کوره
نتیجه: تعویض ترموکوپل → ثبات کامل داده ها → جلوگیری از توقف فرایند.

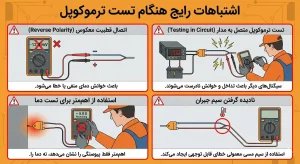

اشتباهات رایج هنگام تست ترموکوپل
تست زمانی انجام می شود که سنسور هنوز داغ است
جابجایی قطبیت
اتصال پراب ها به روکش به جای فلز اصلی
عدم توجه به دمای اتصال سرد (CJC)
تست با مولتی متر بیکیفیت یا کالیبره نشده
تماس دست با نوک سنسور → افزایش خطای حرارتی
حتما تجهیزات خاموش یا ایمن باشند
هرگز ترموکوپل داغ را با دست لمس نکنید
از دستکش و عینک ایمنی استفاده کنید
کابل ها را با خشونت نکشید
از تست در محیط مرطوب خودداری کنید
پرسشهای متداول تست ترموکوپل
در این قسمت رایج ترین سوالات مربوط به تست ترموکوپل با مولتی متر را مرور می کنیم تا بتوانید سریع تر اشکالات احتمالی را بشناسید و در کمترین زمان به پاسخ دقیق برسید.
چطور ترموکوپل را با مولتی متر اندازه گیری کنیم؟
مولتی متر روی mV یا Ω، سیم ها وصل، سپس مقایسه با جدول استاندارد.
چرا در تست ترموکوپل، ترموکوپل عدد نادرست نشان میدهد؟
خوردگی، قطعی داخلی، نویز الکترومغناطیسی، دمای اتصال سرد، سیم غیر استاندارد.
آیا ترموکوپل قابل تعمیر است؟
تعمیر صنعتی عملی نیست — اغلب تعویض بهترین و امن ترین انتخاب است.
چه مولتی متری مناسب تست است؟
مولتی متری با رزولوشن بالا، قابلیت اندازهگیری mV و دقت کلاس صنعتی.
چک لیست نهایی تست ترموکوپل
✔ مولتیمتر سالم و کالیبره
✔ اتصال صحیح قطب مثبت و منفی
✔ دمای ثابت محیط
✔ ولتاژ مطابق جدول
✔ مقاومت نرمال
✔ عدم وجود نوسان شدید
✔ بازدید بصری قبل و بعد از تست
تست ترموکوپل صنعتی با مولتی متر روشی سریع و قابل اعتماد برای تشخیص سلامت سنسور است. با رعایت مراحل گفته شده، استفاده از ابزار استاندارد، دقت در نکات ایمنی و داشتن دانش صحیح، میتوان عملکرد دقیق فرایندهای صنعتی را حفظ کرد.
توصیه میشود برای اطمینان کامل، در کنار تست مولتی متر، سالی یک بار کالیبراسیون استاندارد نیز انجام شود.
این مقاله توسط مهندس برق و کنترل صنعتی با ۱۰ سال تجربه عملی در تست، عیبیابی و کالیبراسیون ترموکوپل ها در صنایع فولاد، نفت و گاز، نیروگاهی و تولیدی تهیه شده است. موارد ارائه شده حاصل تجربه میدانی و تطبیق با استانداردهای بینالمللی است.
