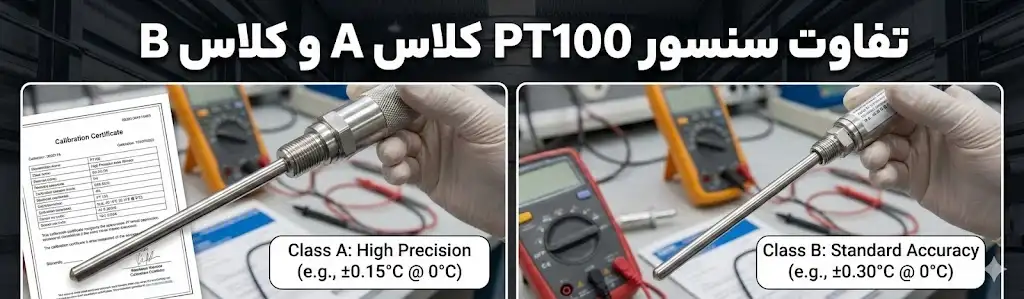

تفاوت سنسور PT100 کلاس A و کلاس B

سنسور PT100 فراتر از یک قطعه ساده، قلب تپنده سیستم های مانیتورینگ دما در مدرن ترین صنایع جهان است. اما چه چیزی یک سنسور ۱۰۰ هزار تومانی را از یک مدل ۵ میلیون تومانی متمایز می کند؟ در این مقاله مرجع از ساتک 98، ما نقاب از چهره این تجهیز برمی داریم و تفاوت های پنهانی را بررسی می کنیم که اکثر سایت ها به شما نمی گوید.

سنسور PT100 بر پایه پدیده فیزیکی تغییر مقاومت الکتریکی پلاتین (RTD) استوار است. در دمای جادویی صفر درجه، این سنسور دقیقاً ۱۰۰.۰۰ اهم مقاومت دارد. با هر درجه افزایش دما، مقاومت پلاتین با ضریب استاندارد 0.00385 افزایش می یابد. اگر به دنبال تجهیزاتی با این سطح از پایداری هستید، می توانید برای مشاهده لیست قیمت و خرید سنسور PT100 در انواع مختلف به فروشگاه ما مراجعه کنید.

ساختمان یک سنسور باکیفیت شامل ۴ لایه دفاعی و عملکردی است که نباید با تجهیزات گرمایشی اشتباه گرفته شود:

• مغزی پلاتین (قطعه حساس سنسور): این بخش دقیق، وظیفه اندازه گیری را دارد و با قطعات گرمایشی (بخاری) کاملاً متفاوت است. این واحد سنجش می تواند از نوع لایه نازک (Thin Film) یا سیم پیچی (Wire-Wound) باشد.
• سیم های انتقال (Lead Wires): معمولاً از مس قلع اندود با عایق های مقاوم به حرارت مثل تفلون (PTFE).
• پرکننده اکسید منیزیم: برای حذف لرزش و انتقال حرارت آنی از بدنه به سنسور.
• زره محافظ (Sheath): استیل ضدزنگ ۳۱۶ که سنسور را در برابر اسید و فشار بیمه می کند.

نصب سنسور بدون ترموول در خطوط لوله پرفشار، ریسک بزرگی است. ترموول نه تنها از شکستن سنسور جلوگیری می کند، بلکه به شما اجازه می دهد بدون خاموش کردن خط تولید، سنسور را برای کالیبراسیون خارج کنید.

بسیاری از خطاها ناشی از تضاد استانداردهاست. استاندارد DIN/IEC 60751 (ضریب 0.00385) مرجع جهانی است، اما استاندارد JIS (ضریب 0.00391) همچنان در تجهیزات ژاپنی قدیمی دیده می شود.

طبق یک قرارداد نانوشته در بازار، سیم های سنسور DIN معمولاً به رنگ های قرمز و سفید هستند، در حالی که در سنسورهای JIS اغلب از ترکیب رنگی قرمز و مشکی استفاده شده است.

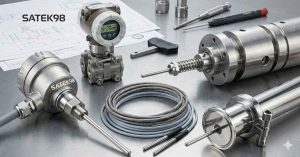

انتخاب نوع سنسور کاملاً به محیط نصب شما بستگی دارد. برای مثال، سنسورهای کله گی دار (Head-type) بهترین گزینه برای نصب دائمی در مخازن هستند. این مدل فضای کافی برای قرارگیری ترانسمیتر دما را دارد تا سیگنال را به جریان ۴-۲۰ میلی آمپر تبدیل کند. شما می توانید انواع سنسور حرارتی PT100 صنعتی را با ضمانت کالیبراسیون از ساتک ۹۸ تهیه کنید.

• سنسورهای سیمی (Cable-type): منعطف و مناسب برای فضاهای محدود مثل داکت های هوا.
• سنسورهای بایونتی (Bayonet): مخصوص صنعت پلاستیک و دستگاه های اکسترودر با قفل فنری.
• سنسورهای کلمپی (Sanitary): فاقد رزوه و مخصوص صنایع غذایی و دارویی جهت جلوگیری از تجمع باکتری.

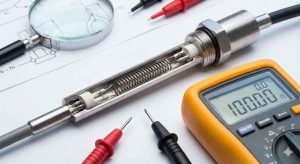

• ۲ سیمه: مقاومت سیم با سنسور جمع می شود. فقط برای فواصل بسیار کوتاه.
• ۳ سیمه: استاندارد اکثر صنایع؛ مقاومت کابل را به طور هوشمند حذف می کند.
• ۴ سیمه: حذف ۱۰۰ درصدی خطای سیم. برای کلاس A و کارهای آزمایشگاهی الزامی است.

عبور جریان زیاد از سنسور باعث می شود مغزی پلاتینی خودش گرم شود و عددی بالاتر از دمای واقعی نشان دهد. اگر نمایشگر شما عدد عجیبی نشان داد، از این راهنما استفاده کنید:

• عدد بی نهایت (OL): مغزی داخل سنسور قطع شده است.
• عدد نزدیک به صفر: سیم ها دچار اتصال کوتاه شده اند.
• نشت بدنه: نفوذ رطوبت باعث ایجاد نوسان در اعداد می شود.

در یک پروژه داروسازی، استفاده از سیم برق معمولی به جای کابل شیلددار RTD باعث خطای ۳ درجه ای شده بود. با جایگزینی کابل استاندارد، خطا به زیر ۰.۲ درجه کاهش یافت.

1. دقت دهم درجه حیاتی است؟ اگر بله، فقط کلاس A تهیه کنید.
2. محیط خورنده یا اسیدی است؟ اگر بله، حتماً غلاف استیل ۳۱۶ سفارش دهید.
3. فاصله تا نمایشگر بیش از ۱۰ متر است؟ اگر بله، از ترانسمیتر استفاده کنید.

سنسور PT100 یکی از دقیق‌ ترین ابزار های سنجش دما در صنعت است. در این بخش، به رایج‌ ترین پرسش‌ های کاربران و متخصصان درباره این سنسور پاسخ داده‌ایم.

اختلاف قیمت میلیونی ریشه در سه فاکتور دارد:

1. برند مغزی سنسور: قطعات آلمانی دچار Drift (تغییر دقت در طول زمان) نمی شوند.
2. متریال غلاف: استفاده از استیل ۳۱۶ واقعی به جای آلیاژهای ارزان.
3. فرآیند کالیبراسیون: سنسورهای کلاس A تست های سخت گیرانه تری را پشت سر می گذارند. ما در ساتک ۹۸ اصالت و طول عمر این قطعات را برای شما تضمین می کنیم.

تیم فنی ساتک 98 آماده ارائه مشاوره رایگان برای پروژه های شماست. برای استعلام قیمت، همین حالا به بخش خرید سنسور حرارتی PT100 مراجعه کنید.
