ترموکوپل یا سنسور PT100؛ کدام برای صنعت شما انتخاب اقتصادی تری است؟
در بازار ابزار دقیق ایران، انتخاب بین خرید ترموکوپل و خرید سنسور PT100 یکی از چالش های اصلی مدیران فنی و تامین کنندگان است. بسیاری از خریداران در ابتدا تنها به قیمت واحد کالا توجه می کنند، اما هزینه های پنهان در کابل کشی، کالیبراسیون و توقف خط تولید، تعیین کننده واقعی بازگشت سرمایه (ROI) هستند.
ارزان بخرید، اما گران تمام نشود! من یاسر قاسمی از ساتک ۹۸ هستم. پس از ۱۵ سال اجرای پروژه های اتوماسیون، ترفند های طلایی انتخاب سنسور دما را با شما به اشتراک می گذارم تا هوشمندانه ترین خرید عمرتان را انجام دهید.

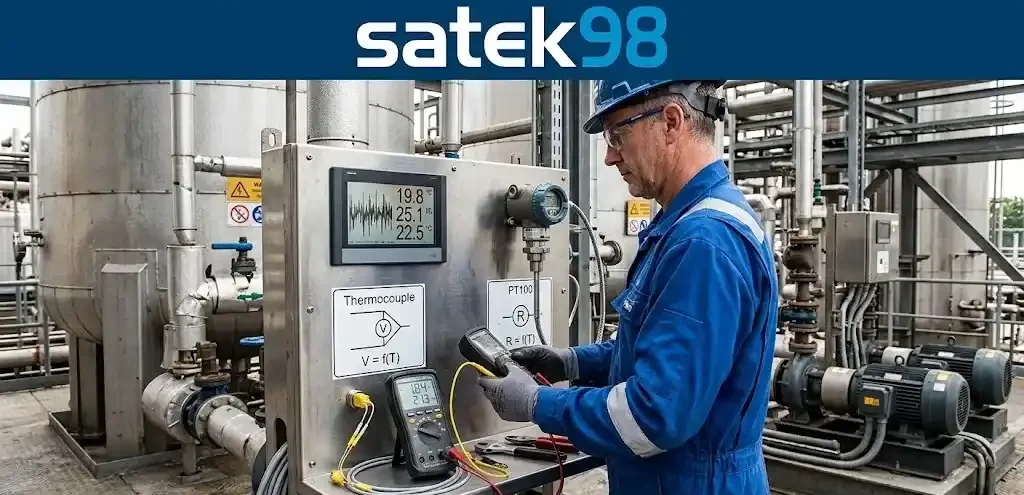

تفاوت فنی ساختار ترموکوپل با سنسور PT100
برای درک بهتر، باید بدانید که این دو تجهیز دو دنیای متفاوت هستند. ترموکوپل ها بر اساس ایجاد ولتاژ (میلی ولت) کار می کنند و سنسور PT100 بر اساس تغییر مقاومت.
تجربه واقعی ساتک 98: چندی پیش مدیر فنی یک واحد پتروشیمی با ما تماس گرفت؛ آن ها برای یک مخزن اسید از ترموکوپل استفاده می کردند اما نمایشگر مدام اعداد نوسانی نشان می داد. پس از بررسی متوجه شدیم به دلیل ماهیت میلی ولتی، نویز پمپ های اطراف روی سیگنال اثر می گذارد. پیشنهاد ما جایگزینی با سنسور PT100 بود. برای عیب یابی دقیق تر، مطالعه روش های محاسبات ولتاژ خروجی جفت های حرارتی بسیار راهگشا است.
فرمول محاسباتی مقاومت سنسور PT100 (معادله Callendar-Van Dusen)
رابطه مقاومت و دما در سنسورهای پلاتینی برای دماهای بالای صفر درجه با فرمول زیر تعریف می شود:
در این فرمول، R0 مقاومت در دمای صفر درجه (100 اهم) است. ضرایب A و B که به ضرایب Callendar-Van Dusen معروف هستند، مقادیری کاملا ثابت و تعریف شده بر اساس استاندارد بین المللی DIN IEC 751 می باشند که رفتار غیرخطی پلاتین را با دقت بسیار بالا مدل سازی می کنند.
قیمت سنسور PT100 و هزینه کابل
بیایید یک مثال عددی واقعی را بررسی کنیم تا متوجه شوید چرا در مسافت های طولانی، قیمت اولیه سنسور ملاک نیست. فرض کنید می خواهید دمای مخزنی را در فاصله 50 متری اندازه گیری کنید:
1. سیستم ترموکوپل:
قیمت مغزی ترموکوپل حدود 500 هزار تومان است، اما نیاز به 50 متر کابل رابط مخصوص (آلیاژی) دارد که قیمت آن متری 150 هزار تومان است.
2. سیستم سنسور PT100:
قیمت مغزی سنسور گران تر و حدود 1,200,000 تومان است، اما با کابل مسی معمولی متری 20 هزار تومان کار می کند.
همین حالا سنسور خود را انتخاب کنید
در فروشگاه ساتک 98، تمامی سنسورها با گواهی کالیبراسیون و ضمانت کیفیت ارائه می شوند:
| بخش فروشگاه | مشاهده محصولات و قیمت |
|---|---|
| انواع سنسورهای RTD | 🔗 خرید آنلاین سنسور PT100 |
| انواع سنسورهای ترموکوپل | 🔗 خرید آنلاین ترموکوپل |
راهنمای انتخاب کلاس دقتی سنسور PT100 و تعداد سیم
در زمان سفارش، بسیاری از کاربران نمی دانند که پرداخت هزینه برای دقت اضافی، گاهی هدر دادن منابع است. آشنایی با تفاوت عملکردی سنسور PT100 کلاس A و کلاس B به شما کمک می کند تا بر اساس تلورانس مجاز کوره خود انتخاب کنید.
تجربه واقعی ساتک 98: یک کارخانه تولید لبنیات برای بخش پاستوریزه تماس گرفتند و از اختلاف دمای 2 درجه ای گلایه داشتند. آن ها از سنسورهای 2 سیمه معمولی استفاده می کردند. تیم ما پیشنهاد خرید سنسور PT100 سه سیمه کلاس A را داد. با اضافه شدن سیم سوم، مقاومت کابل توسط کنترلر حذف شد و دقت به زیر 0.3 درجه رسید. حتما راهنمای تعداد سیم های سنسور RTD را قبل از نصب مطالعه کنید.
چه زمانی خرید ترموکوپل تنها راه حل است؟
وقتی دمای فرآیند از 600 درجه سانتی گراد فراتر می رود، سنسور PT100 از بازی حذف می شود. دانستن تفاوت های فنی درمقایسه کاربردی تیپ K و تیپ Jبرای محیط های اکسیدی یا خورنده بسیار حیاتی است.

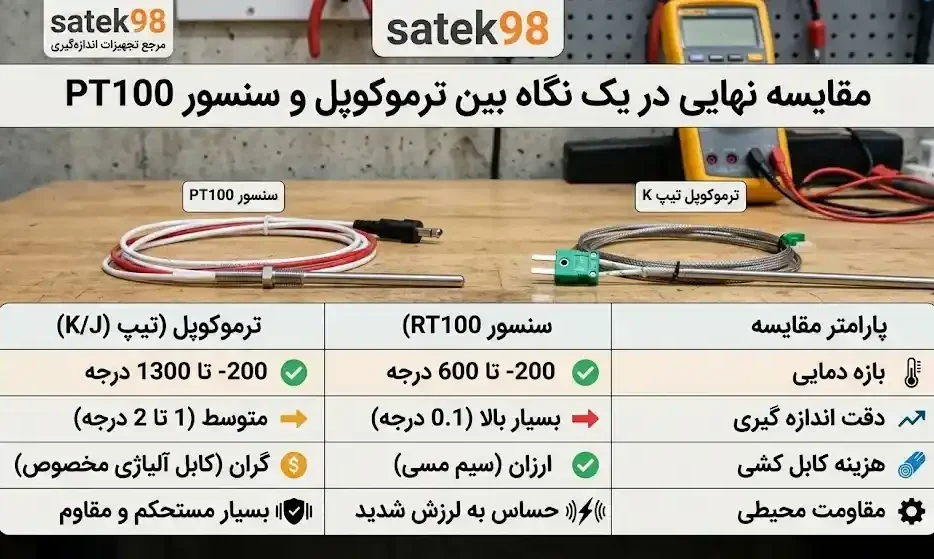

مقایسه نهایی در یک نگاه بیت ترموکوپل و سنسور PT100
| پارامتر مقایسه | سنسور PT100 (RTD) | ترموکوپل (تیپ K/J) |
|---|---|---|
| بازه دمایی | 200- تا 600 درجه | 200- تا 1300 درجه |
| دقت اندازه گیری | بسیار بالا (0.1 درجه) | متوسط (1 تا 2 درجه) |
| هزینه کابل کشی | ارزان (سیم مسی) | گران (کابل آلیاژی مخصوص) |
| مقاومت محیطی | حساس به لرزش شدید | بسیار مستحکم و مقاوم |
سوالات متداول کاربران ترموکوپل یا سنسور PT100
در این بخش به متداول ترین پرسش ها درباره انتخاب بهینه میان ترموکوپل یا سنسور PT100 پاسخ داده ایم.
در دماهای بالای 800 درجه، ترموکوپل یا سنسور PT100 کاربرد دارد؟
فقط ترموکوپل؛ زیرا PT100 در دماهای بسیار بالا تخریب می شود.
برای صرفه جویی در هزینه کابل، ترموکوپل یا سنسور PT100 ارزان تر است؟
سنسور PT100؛ چون با کابل مسی معمولی کار می کند و نیاز به کابل گران قیمت آلیاژی ندارد.
در محیط های دارای لرزش شدید، ترموکوپل یا سنسور PT100 مقاوم تر است؟
ترموکوپل؛ به دلیل ساختار صلب و نداشتن سیم پیچ های حساس داخلی.
برای واکنش سریع به تغییرات لحظه ای دما، ترموکوپل یا سنسور PT100 بخریم؟
ترموکوپل؛ به دلیل سرعت پاسخ دهی بالاتر در مقایسه با سنسورهای مقاومتی.
جمع بندی نهایی و نقشه راه خرید
انتخاب بین این دو سنسور نباید بر اساس حدس و گمان باشد. برای اینکه بهترین بازدهی را از خرید خود در ساتک 98 داشته باشید، این فرمول ساده را دنبال کنید:
- سنسور PT100 بخرید اگر:
دقت زیر 1 درجه برایتان حیاتی است، دما زیر 600 درجه است و فاصله سنسور تا نمایشگر زیاد است (بیش از 10 متر). این انتخاب در درازمدت هزینه های تعمیر و نگهداری شما را به شدت کاهش می دهد.
📋 قیمت سنسور PT100 - ترموکوپل بخرید اگر:
در محیطی با لرزش مکانیکی شدید کار می کنید، دمای شما بالای 600 درجه است و یا محیط نصب ترموکوپل بسیار کوچک و محدود است.
📋 قیمت ترموکوپل
در نهایت، تخصص ما در ساتک 98 تنها فروش کالا نیست، بلکه ارائه مشاوره مهندسی برای جلوگیری از خریدهای اشتباه است. اگر هنوز در انتخاب تیپ سنسور تردید دارید، همین حالا با کارشناسان ما تماس بگیرید تا بر اساس نقشه فنی پروژه شما، اقتصادی ترین راهکار را پیشنهاد دهیم.
درباره نویسنده: یاسر قاسمی
متخصص ابزار دقیق با بیش از 15 سال تجربه عملیاتی در صنایع نفت، گاز و فولاد. یاسر قاسمی در سایت ساتک 98 تلاش می کند تا با اشتراک گذاری تجربیات پروژه های واقعی، هزینه های خرید و نگهداری تجهیزات حرارتی را برای صنایع ایران به حداقل برساند.
